平時工作中用CAD畫工程圖，經常需要引用別的圖像來參照制圖。那么CAD中怎么插入?yún)⒄盏讏D呢？下面我就來講講這個方法。

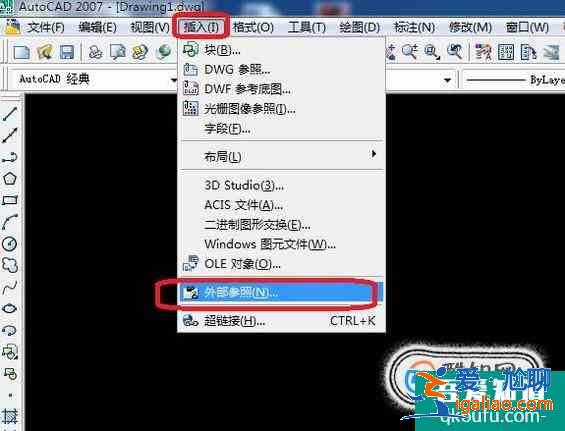

首先，我們打開<愛尬聊_百科>CAD軟件。點擊菜單欄“插入”，然后在下拉菜單中選擇“外部參照”。

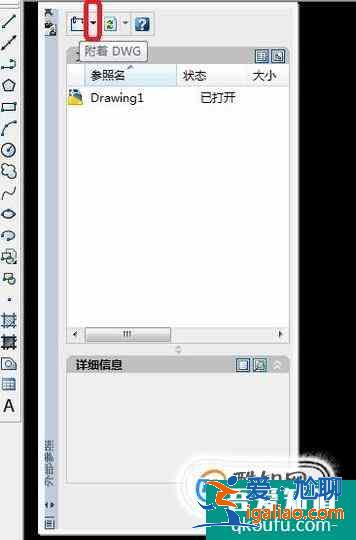

出現“外部參照”面板，我們點擊左上角“附著”按鈕旁邊的下拉菜單箭頭。

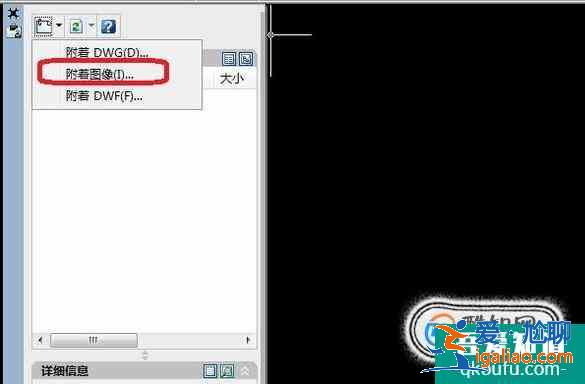

下拉菜單中有三個選項，如圖所示，如果我們需要參照的是其他CAD圖紙，就點擊“附著DWG”，如果參照圖片，就點擊“附著圖像”，如果參照的是DWF圖形，就點擊“附著DWF”。我們以參照普通圖片為例，來演示一下效果。點擊附著圖像。

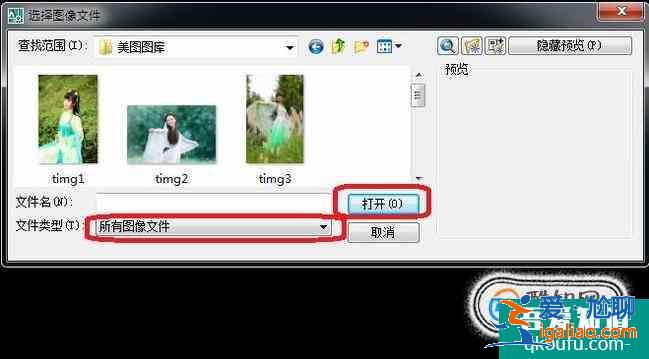

出現“選擇圖像文件”面板，我們找到需要參照的圖像之后，點擊選中之后，點擊“打開”，就可以了。

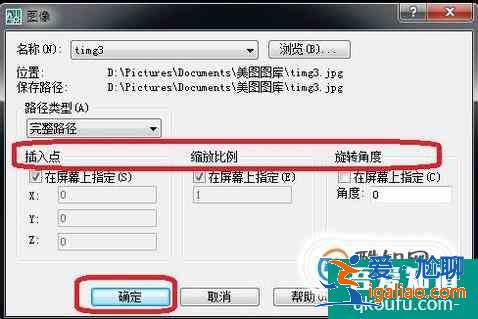

可以指定“插入點”、“縮放比例”和旋轉角度，設置完成后，點擊確定。

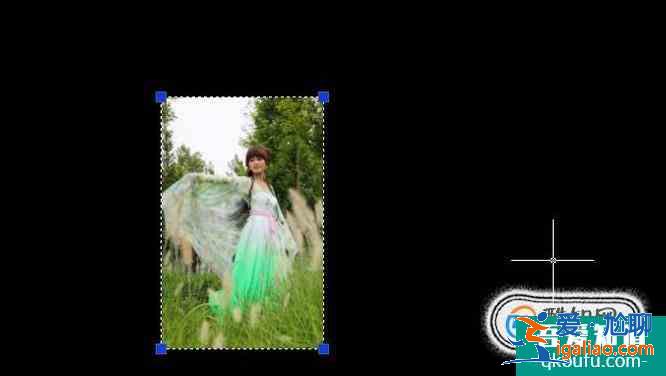

插入之后效果如下圖所示（如果沒有指定插入點，需要把圖片移到所需位置之后，右鍵點擊確認）。
