CAD制圖過程中，有時候需要把多條獨立的線段改成多段線，這樣就能把這些線段組合成為一個整體。下面我來講講cad中線段改為多段線的兩種方法及對比。

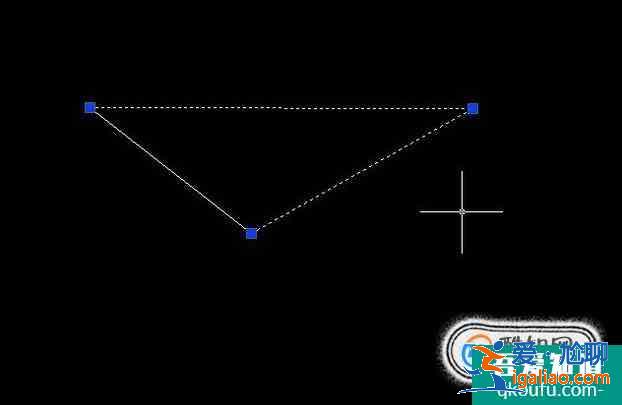

首先，如圖所示，選擇其中一條線段，輸入命令“pe”，回車。

出現提示，是否將其轉換為多段線，我們選擇“Y”。

會出現菜單，我們選擇“合并”，可以把圖中的兩條獨立線段合并成一個多段線。

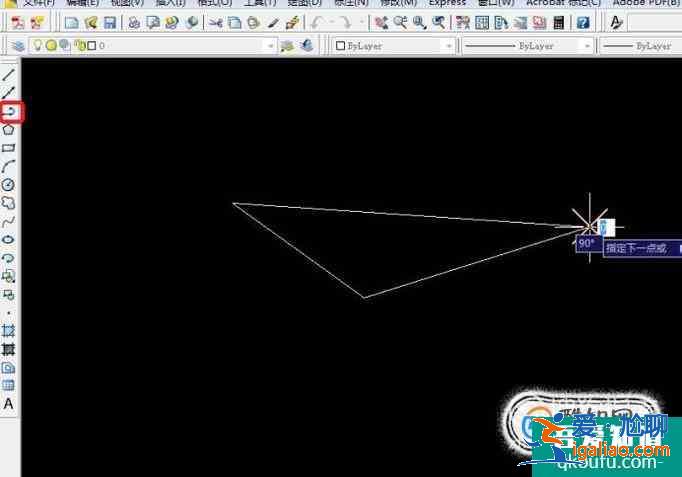

然后我再來講一種方法，還是剛才那個圖，兩條線段是獨立的直線，我們點擊左側工具欄中的“多段線”命令按鈕，然后如圖所示，畫一條多段線，點擊右鍵確認。

輸入命令“f”（圓角），回車。

點擊一下多段線和另一條線段，就能把它們組合成一個多段線，如圖<愛尬聊_百科知識大全>所示。

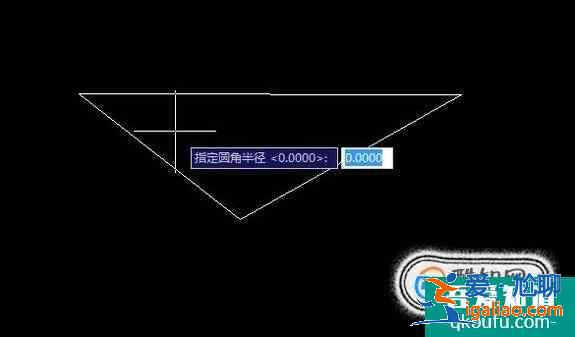

依次類推，能把另一條獨立線段也組合進來。兩種方法的區別是，使用圓角命令，改變了線段的線性，輸入“f”命令后，默認圓角半徑為0，但你可以接著輸入“R”命令，來改變圓角半徑的數值。
