CAD是工程中常用的制圖軟件，可以根據需要繪制各種工程圖紙。下面我就來講講CAD如何按比例繪圖的問題。

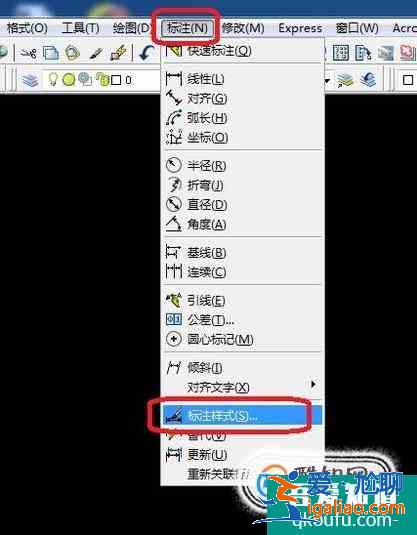

一般所講的比例繪圖，可以有兩個意思，一個是標注時設定主單位比例因子，另一個是用合適的比例制圖，我分開來講講。設定比例因子的方式是打開CAD，點擊菜單欄“標注”，點擊“標注樣式”。

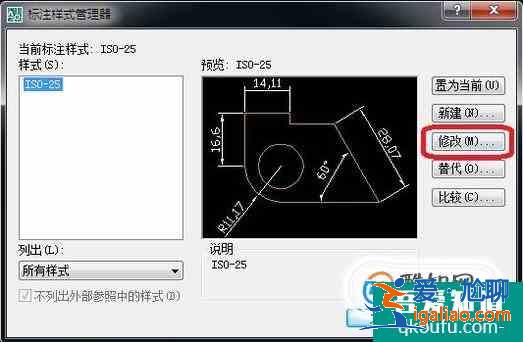

在標注樣式管理器中，點擊“修改”。

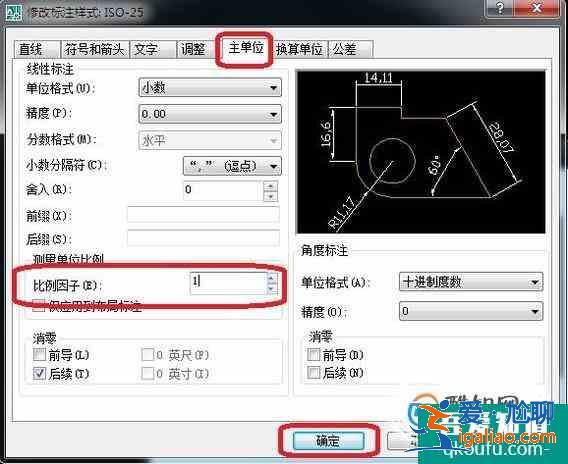

然后，在新面板中點擊“主單位”標簽，就可以設置比例因子了。設置比例因子為“1”后，制成的圖形比例尺就為1:1。

比例尺為1:1的圖形，最終打印時需要設置<愛尬聊_知識大全>按打印比例1:1出圖。

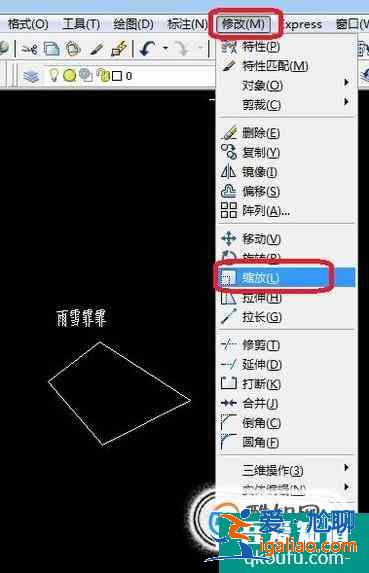

另一種用合適的比例繪圖，繪圖時就不用考慮比例尺的問題，按圖形比例繪制即可，線條長寬、箭頭大小、文字都可以按照合適比例繪制，繪制完成以后，整體縮放圖形比例即可。如圖所示，圖形繪制完成后，點擊“修改”，“縮放”。

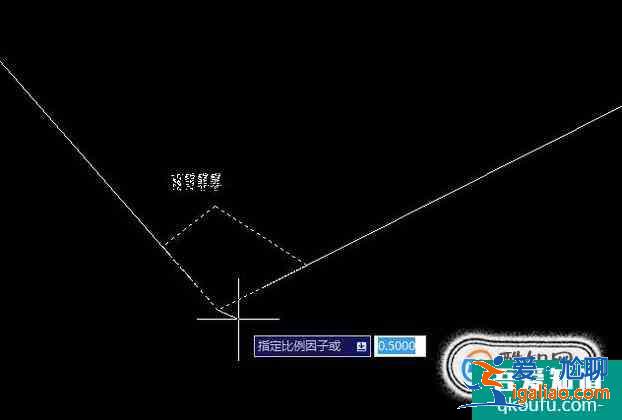

指定縮放比例因子，就能整體放大或者縮小圖形。打印圖形時，可以選用合適的比例打印。
