CAD中如何輸入上下標??
用CAD制圖過程中,我們有時候需要把文字以上下標的形式輸入。那么CAD中如何輸入上下標呢?下面我來演示一下吧。

首先,我們打開CAD軟件來演示。

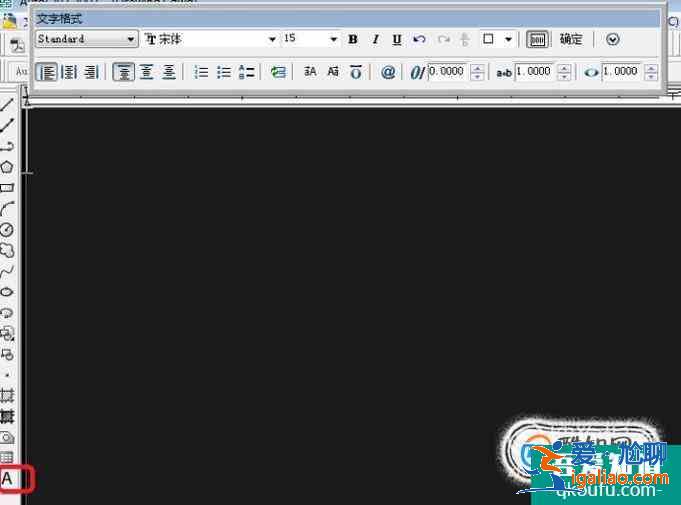

假設我需要輸入硫酸根離子的分子式。點擊頁面左側工具欄里的“A”圖標(多行文字命令),在圖中指定輸入范圍后,即出現文字輸入框和“文字格式”工具欄。

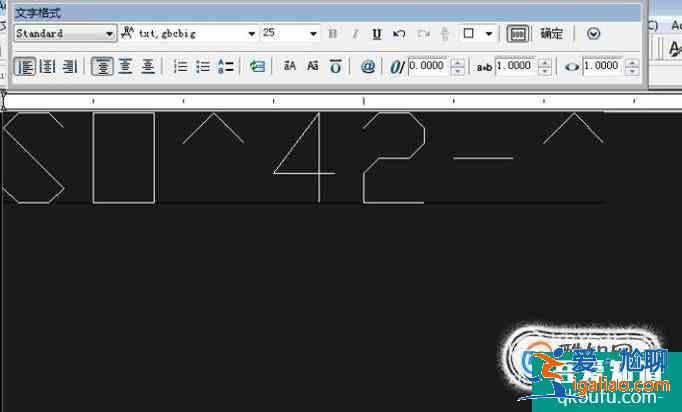

如圖所示,在文字編輯框中輸入“SO42-”,并在數字“4”的前面加^,在數字“2-”的后面加^。

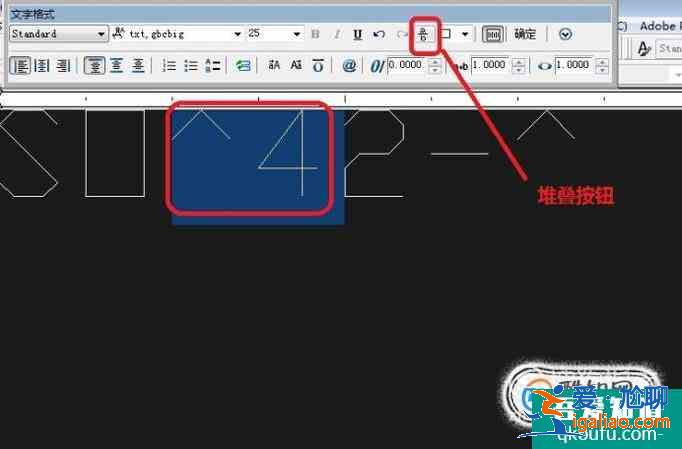

如圖,選中“^4”和“2<愛尬聊_百科全書>-^”,分別點擊一下“文字格式”工具欄中的堆疊命令按鈕,就可以看到上下標的效果了,其中^符號在前面的表示下標,^符號在后面的表示上標。

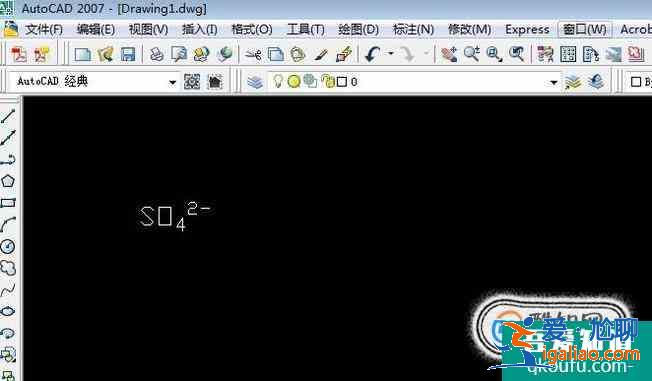

輸入完成后,我們看看效果,如下圖所示。
